Empaque estructurado metálico

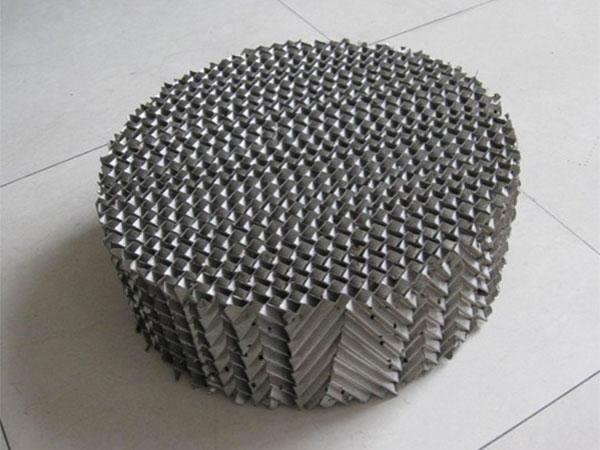

Relleno estructurado con láminas metálicas

Éste tipo de empaque estructurado metálico es eficiente, cuenta con una distribución de gas y líquido uniforme, gran flujo y un efecto de amplificación pequeño, además de una resistencia baja. Se utilizan en una gran variedad de ámbitos, desde presiones negativas y normales hasta presiones altas, absorción y destilado.

Especificaciones técnicas
Nombre Modelo Altura máxima, mm Área de superficie específica, n/m3 Placas teoréticas, 1/m Porosidad, % Caídas de presión, Mpa/m Factor de empaque en seco, m-1
Empaque apilado de estructura metálica MP-1 24 125 1-1,2 98.5 1,5 × 10-4 3
MP-2 12 250 2-3 97 1,52 × 10-4 2,6
MP-3 8 350 3,5-4 95 1,5 × 10-4 2
MP-4 6,5 450 4-4,5 93 1,8 × 10-4 1,5

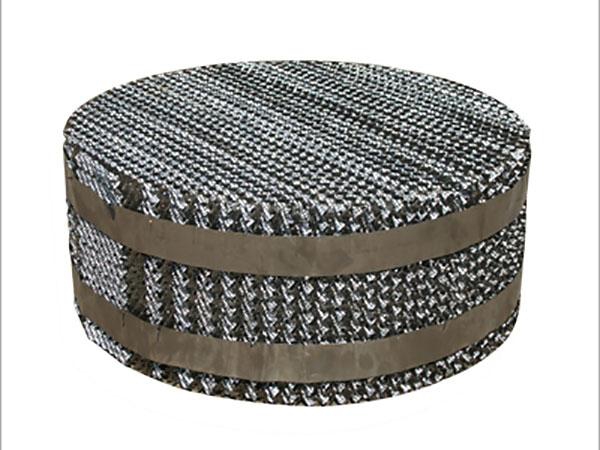

Relleno estructurado mixto rectangular

Comosu nombre lo indica, el empaque mixto es de estructura rectangular, combinando ventajas tanto del empaque de estructura metálica y de malla metálica.

Especificaciones técnicas
Nombre Modelo Altura máxima, mm Área de superficie específica, n/m3 Placas teoréticas, 1/m Porosidad, % Caída de presión, Mpa/m Factor de empaque en seco, m-1
Empaque de mixto de estructura rectangular CP-1 4,5 651 6-8 7,6 2-3,5 × 10-4 1,4-2,2
CP-2 6,5 454 4,5 8,6 1,6-1,8 × 10-4 2-2,4

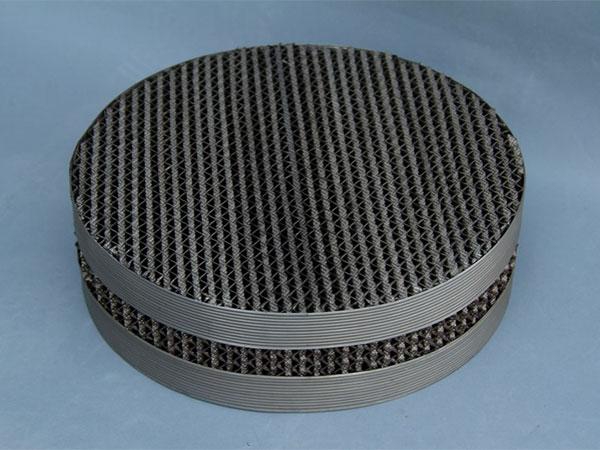

Empaque estructurado de malla metálica

El relleno estructurado de malla metálica se utiliza para destilaciones al vacío y atmosféricas, así como también la adsorción de sustancias termosensibles y materiales difíciles de separar. Entre sus principales características se cuentan su eficiencia,bajas caídas de presión y amplio flujo. Al momento, contamos con dos modelos, BX y CY.

Especificaciones técnicas
Nombre Modelo Altura máxima, mm Área de superficie específica, n/m3 Placas teoréticas, 1/m Porosidad, % Caída de presión, Mpa/m Factor de empaque en seco, m-1
Malla metálica GP-1 12 250 2,5-3,0 97 1,05 × 10-4 2,5-3,5
GP-2 6,3 500 4.5-5.5 95 3 × 10-4 2
GP-3 4,3 700 8-10 87 4,5-6,5 × 10-4 1,3-2,4
GP-4 Inserte 1000 15-17 75 5,0-7,1 × 10-4 0,9-1,4
